Spring MVC工作流程

本节，我们就对 Spring MVC 的工作流程以及在整个流程中涉及的 Spring MVC 组件进行介绍。

Spring MVC 工作流程

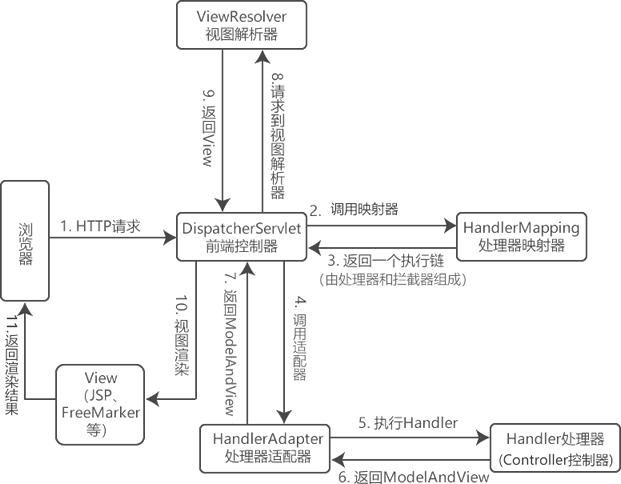

Spring MVC 执行流程如图 1 所示。

SpringMVC 的执行流程如下。

1. 用户通过浏览器发起一个 HTTP 请求，该请求会被 DispatcherServlet（前端控制器）拦截；

2. DispatcherServlet 调用 HandlerMapping（处理器映射器）找到具体的处理器（Handler）及拦截器，以 HandlerExecutionChain 执行链的形式返回给 DispatcherServlet。

3. DispatcherServlet 将执行链返回的 Handler 信息发送给 HandlerAdapter（处理器适配器）；

4. HandlerAdapter 根据 Handler 信息找到并执行相应的 Handler（即 Controller 控制器）对请求进行处理；

5. Handler 执行完毕后会返回给 HandlerAdapter 一个 ModelAndView 对象（Spring MVC 的底层对象，包括 Model 数据模型和 View 视图信息）；

6. HandlerAdapter 接收到 ModelAndView 对象后，将其返回给 DispatcherServlet ；

7. DispatcherServlet 接收到 ModelAndView 对象后，会请求 ViewResolver（视图解析器）对视图进行解析；

8. ViewResolver 解析完成后，会将 View 视图并返回给 DispatcherServlet；

9. DispatcherServlet 接收到具体的 View 视图后，进行视图渲染，将 Model 中的模型数据填充到 View 视图中的 request 域，生成最终的 View（视图）；

10. 视图负责将结果显示到浏览器（客户端）。

Spring MVC 常用组件

Spring MVC 的常用组件共有 6 个，它们分别是： DispatcherServlet（前端控制器）、HandlerMapping（处理器映射器）、HandlerAdapter（处理器适配器）、Handler（处理器）、ViewResolver（视图解析器）和 View（视图）。

下表对各个组件的功能说明如下。

组件	提供者	说明
DispatcherServlet（前端控制器）	由框架提供	它是 Spring MVC 的核心，其本质就是一个 Servlet。 它负责将所有的请求进行统一分发，相当于一个 Spring MVC 的流程控制中心，控制整个流程的执行，对各个组件进行统一调度，以降低组件之间的耦性，有利于组件之间的拓展。
HandlerMapping（处理器映射器）	由框架提供	负责根据请求的 url、method 等信息查找响应的 Handler 处理器（即 Controller 控制器方法）。
Handler（处理器）	由开发人员提供	也就是我们常说的 Controller 控制器，负责在 DispatcherServlet 的控制下，对具体的用户请求进行处理。
HandlerAdapter（处理器适配器）	由框架提供	它负责根据 HandlerMapping 映射器找到的处理器（Handler）信息，按照特定规则执行相关的处理器（Handler）方法。
ViewResolver（视图解析器）	由框架提供	通过 ModelAndView 对象中的 View 信息对逻辑视图名进行解析，将其解析成真正的视图 View（例如 ThymeleafView、InternalResourceView、RedirectView 等），并返回给 DispatcherServlet。
View（视图）	View 对象本身由框架提供，但视图所对应的前端页面（例如 JSP、HTML）则需要开发人员自行编写	将 Model 模型数据通过页面展示给用户。

以上组件中，需要开发人员进行开发的是处理器（Handler，即 Controller）和视图（View）。通俗的说，要开发处理该请求的具体代码逻辑，以及最终展示给用户的界面。

注意：由于 Spring MVC 结构比较复杂，所以学习的时候也要掌握学习方法。首先要明确 Spring MVC 是一个工具，既然是工具，那么我们就需要先掌握工具的使用方法，而不要陷入其细节中，慢慢通过实际的运用来加深对它的理解。
