Matplotlib axes类使用详解

Matplotlib 定义了一个 axes 类（轴域类），该类的对象被称为 axes 对象（即轴域对象），它指定了一个有数值范围限制的绘图区域。在一个给定的画布（figure）中可以包含多个 axes 对象，但是同一个 axes 对象只能在一个画布中使用。

2D 绘图区域（axes）包含两个轴（axis）对象；如果是 3D 绘图区域，则包含三个。

通过调用 add_axes() 方法能够将 axes 对象添加到画布中，该方法用来生成一个 axes 轴域对象，对象的位置由参数rect决定。

rect 是位置参数，接受一个由 4 个元素组成的浮点数列表，形如 [left, bottom, width, height] ，它表示添加到画布中的矩形区域的左下角坐标(x, y)，以及宽度和高度。如下所示：

ax=fig.add_axes([0.1,0.1,0.8,0.8])

注意：每个元素的值是画布宽度和高度的分数。即将画布的宽、高作为 1 个单位。比如，[ 0.1, 0.1, 0.8, 0.8]，它代表着从画布 10% 的位置开始绘制, 宽高是画布的 80%。

下面介绍 axes 类的其他成员函数，这些函数在绘图过程中都承担着不同的作用。

legend()绘制图例

axes 类的 legend() 方法负责绘制画布中的图例，它需要三个参数，如下所示：

ax.legend(handles, labels, loc)

• labels 是一个字符串序列，用来指定标签的名称；

• loc 是指定图例位置的参数，其参数值可以用字符串或整数来表示；

• handles 参数，它也是一个序列，它包含了所有线型的实例；

下面是 loc 参数的表示方法，分为字符串和整数两种，如下所示：

位置	字符串表示	整数数字表示
自适应	Best	0
右上方	upper right	1
左上方	upper left	2
左下	lower left	3
右下	lower right	4
右侧	right	5
居中靠左	center left	6
居中靠右	center right	7
底部居中	lower center	8
上部居中	upper center	9
中部	center	10

axes.plot()

这是 axes 类的基本方法，它将一个数组的值与另一个数组的值绘制成线或标记，plot() 方法具有可选格式的字符串参数，用来指定线型、标记颜色、样式以及大小。

颜色代码如下表：

'b'	蓝色
'g'	绿色
'r'	红色
'c'	青色
'm'	品红色
'y'
'k'	黑色
'w'	白色

标记符号如下表：

标记符号	描述
'.'	点标记
'o'	圆圈标记
'x'	'X'标记
'D'	钻石标记
'H'	六角标记
's'	正方形标记
'+'	加号标记

线型表示字符，如下表：

字符	描述
'-'	实线
'--'	虚线
'-.'	点划线
':'	虚线
'H'	六角标记

下面的例子，以直线图的形式展示了电视、智能手机广告费与其所带来产品销量的关系图。其中描述电视的是带有和方形标记的实线，而代表智能手机的则是绿色和圆形标记的虚线。

import matplotlib.pyplot as plt
y = [1, 4, 9, 16, 25,36,49, 64]
x1 = [1, 16, 30, 42,55, 68, 77,88]
x2 = [1,6,12,18,28, 40, 52, 65]
fig = plt.figure()
ax = fig.add_axes([0,0,1,1])
#使用简写的形式color/标记符/线型
l1 = ax.plot(x1,y,'ys-')
l2 = ax.plot(x2,y,'go--')
ax.legend(labels = ('tv', 'Smartphone'), loc = 'lower right') # legend placed at lower right
ax.set_title("Advertisement effect on sales")
ax.set_xlabel('medium')
ax.set_ylabel('sales')
plt.show()

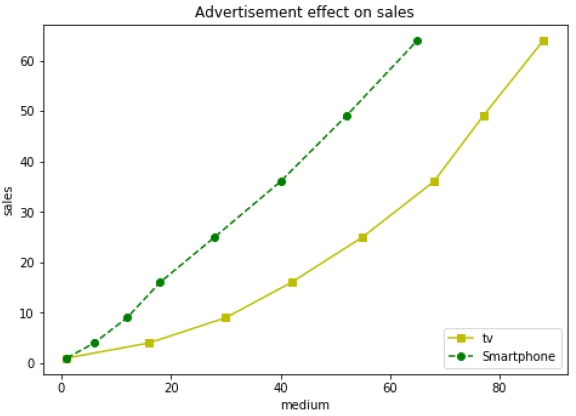

输出结果如下：
